La page à été mise à jour le 24 Février 2007

La télévision numérique

1255mhz

L'émetteur DATV F1PRY dans son rack 19 pouces.

(L'amplification est dans un autre boîtier ventilé et refroidit.)

Les premiers tests à la station...

Ici réception local DVB-S 1255 MHZ SR 5000 FEC 3/4. Le récepteur numérique un PYSIS.

Nous avons réalisé plusieurs essais avec des SR et FEC différentes en tenant compte du tableau décrit notamment par Jean-François F4DAY.

LE GRAND JOUR DU NUMÉRIQUE!

Toujours en collaboration sur le projet avec Michel F1ECN (rejoint ensuite par Yves F1CZS et un futur om qui doit passer sa licence prochainement je crois?), nous décidons de commencer les essais "sur l'air" entre nos stations. Entre Michel et moi ~65 kms, il est relativement bien équipé aussi bien en émission qu'en réception et me reçoit en analogique en 1,2ghz même avec 1,5 watt!!! alors en DATV...

Je tiens à le remercier au passage de m'avoir suivit dans ce projet.

*********

Samedi 11 juin 2005 16h30,

 Nous décidons de faire les premiers essais dans le sens F1PRY > F1ECN.

Réglages sur 1255mhz SR5000 FEC 3/4  DVB-S.

Mise en marche de l'Emetteur, ce sont nos premiers essais sur l'air bien au delà de la station.

Michel F1ECN fait une recherche avec son récepteur numérique, puis il m'annonce un B5++++++ (etc..) c'est un succès dès la première émission!

 Michel qui monitor l'image sur un BARCO pro s'étonne des l'excellentes images jamais vu en analogique jusqu'ici.

Absence de brouillages, pas de radars, pas de clicks, une audio digne du home cinéma (48 khz oblige).

Après de longs mois sur ce projet, la première liaison DATV entre nous est excellente bien au delà de nos espérances.

 La Normandie reçoit la Picardie en DATV sur une distance non négligeable.

Mieux que TDF hi!. Nous sommes passés dans l'air de la télévision Numérique pour notre plus grande joie.

Après les premiers résultats, je pense que c'est un plus pour notre hobby et je ne peux que l'encourager sans abandonner l'analogique bien sûr.

*********

JEUDI 30 JUIN 2005 18h00

 wx médiocre pluie et orage dans le lointain.

RDV avec Michel F1ECN pour les essais "dans l'autre sens" F1ECN>F1PRY

Récepteur numérique Tv Pysis calé sur les mêmes paramètres que pour les premiers essais.

Et là,

Que des belles images rien à dire c'est une réussite bi-latérale.

Il est constaté que les radars que je reçois ici sur des images analogiques n'ont pas dégradés l'émission numérique sur mon récepteur.

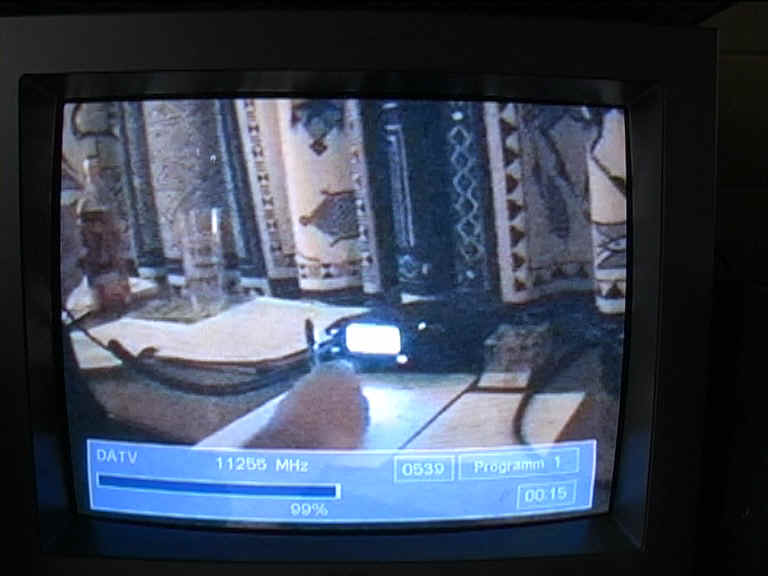

Voici une petite sélection des images reçus.

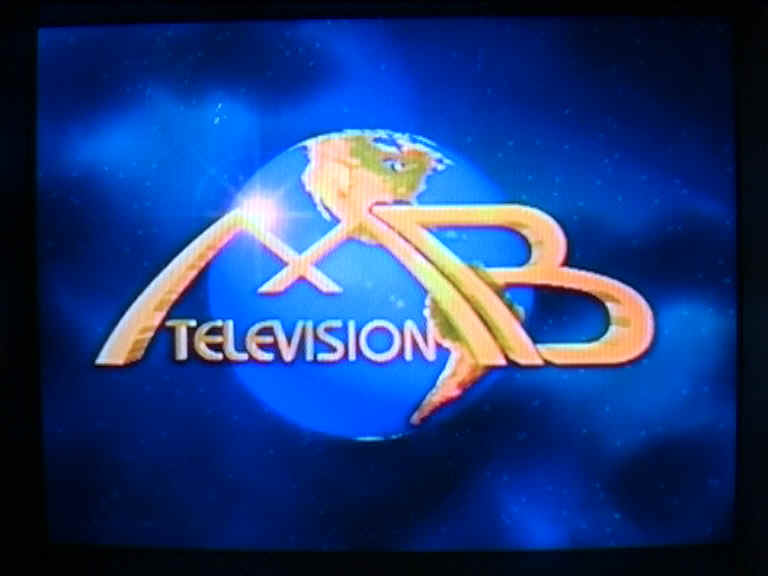

Les images de synthèses de Michel ont une qualitée DVD!!!

La Picardie reçoit la DATV de Normandie. Exellente audio la aussi au rendez vous.

Il nous reste là beaucoup de tests à faire prochainement.



Décembre 2005

Les essais numérique ont continués mais cette fois ci avec d'autres correspondants qui ont reçus nos images:

Avec l'ile de France et la Normandie.

(Notons au passage que Roland F8MM est lui aussi équipé en réception 1255mhz comme quoi il n'y a pas d'age ....)

J'ai eu le plaisir de lui envoyer des images et là surprise... il m'a reçu sans soucis mème lorsque ma puissance n'était que de 6 miliwatts. Entre Roland et moi environ 45 kms

Nous avons eu le plaisir de recevoir l'image DVB-S de Jean F1RJ qui a réalisé un émetteur QPSK d'après les montages de Jean-François F4DAY...

Dimanche 7 mai 2006:

Jean F1RJ à fini un nouvel émetteur DATV mais cette fois-ci sur 438 mhz et là encore le résultat est magnifique. Le signal reçu est un petit plus fort qu'en 1255, la norme DVB-S a été utilisée. Pour ma part, j'utilise un convertisseur 438 vers un récepteur numérique 1,2ghz avec un très bon résultat là aussi.

***********

Dimanche 4 Juin 2006:

Et voici maintenant Monsieur F3YX Marc en personne en DATV sur 437 mhz, après un premier test peu concluant, Marc baisse le débit M/S et la transmission devient exellente lors du deuxième et d'une qualité irréprochable.







La statisfaction de Monsieur F3YX

*****

20 Septembre / 1erOctobre 2006:

 C'est maintenant le tour de Michel F6ANO d'être reçu en DATV grâce à une propagation moyenne B5+++ sur une distance d'environ 90 kms sur 1255 mhz.Une belle performance pour le nouvel arrivé en Numérique.

                                Analogique                                                                                Numérique

*****

Décembre 2006

Les transmissions sont aussi sur la bande 430/440 Mhz.

J'ai glissé à Marc F3YX l'idée de prendre des paramètres identiques pour tous: Fréquence, Sr , Fec et Pid (du moins un maximun d'om).

Ce qui nous donne pour l'instant après les essais de Marc avec du matériel SR SYSTEMS:

DVB-S . 437 mhz . SR 1667. FEC 3/4. PID vidéo 33/ audio 49

Les résultats avec le débit 2,1Mbps sont très satisfaisants pour le domaine amateur. Avec peu de puissance des transmissions sont réalisées sur des distances de plus de 70kms sans problème.

Nous avons réalisé une liaison fiable entre nous qu'avec 250mw. Des essais DATV sont réalisés très fréquement entre F3yx et les om's de la Normandie...

 Débit des valeurs suivantes sur ma réception:

********

18 FEVRIER 2007

Par cette belle matinée d'hiver voici venir Jeff F1PDX en DATV sur 1255 mhz avec une puissance de quelques watts.

Voici des comparaisons entre une liaison analogique 438,5 et une DATV 1255.

Analogique 438,5 mhz                                                    DATV 1255 mhz



********************

Réception  de la balise DATV du radio club F6KEV de Clamart (92)

Yves F1HPR à placé une balise DATV sur le site du relais de Clamart qu'il a réalisé d'après les travaux d'Alexandre F5SFU et de Jean-François F4DAY.

DVB-S  fréquence: 1244 mhz S/R:1024

PID Vid: 481 ou 2064
Power:  1W crête, polar H.

Deux images et un signal BF pour la balise numérique F6KEV.

F1HPR à mis en ligne la réalisation   http://yr.raph.free.fr/TXDATV/



*****

A suivre...
